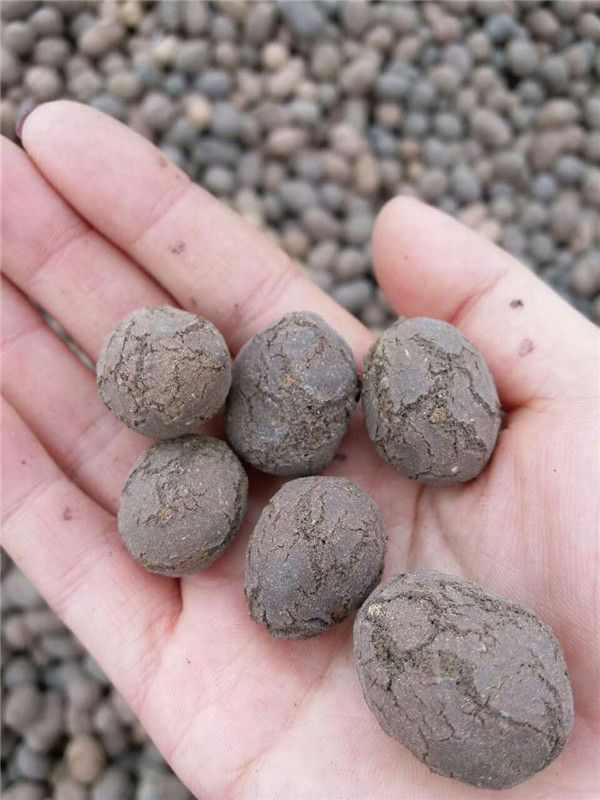

黏土陶粒在目前的建材行業應用是非常廣泛的，今天小編也是給大家介紹它的攪拌及其施工工藝，請看以下文章：

(1) 在攪拌高性能陶粒輕集料混凝土時，要求攪拌人員嚴格按配合比投料。

(2) 及時測定砂子的含水量，調整混凝土拌合用水量，變更自密實黏土陶粒落度必須由現場技術人員執行，嚴禁隨意增加用水量;

黏土陶粒攪拌時，最佳放水時間與進料順序也很有關系。如果采用自落式攪拌機攪拌時，料斗升起剛進料時及時放水，這樣攪拌時間可縮短，拌和也較容易，且易于攪拌均勻。若先加水或后加水，均不易攪拌均勻。因此，選擇最佳加水時間至關重要。由于陶粒具有較強的吸水性能，在配制混凝土時，總加水量比普通混凝土要大，一般要增加陶粒15min的吸水量。

(3) 混凝土拌和時間 陶粒混凝土的攪拌時間應比普通混凝土攪拌時間長些。采用強制式攪拌機攪拌，應嚴格控制混凝土攪拌時間在120~160s，若采用自落式攪拌機，攪拌時間可控制為160~240s，確?；炷涟韬衔飻嚢杈鶆?，拌合物和和易性滿足前述的質量要求。

(4) 混凝土拌和物要求 控制混凝土坍落度為(160+-20)mm.。為保證混凝土的澆筑質量、強度及耐久性要求，要求混凝土拌合物不泌水，和易性良好。

(5) 陶?；炷翑嚢铏C的選擇 由于陶粒質輕容易上浮，不容易攪拌均勻，因而最好選用攪拌性能較好的設備，如強制式攪拌機。

(6) 拌制陶粒混凝土時，其加水方法目前有兩種。

a. 對陶粒預先灑水，近乎飽和狀態，再行配料、攪拌，正式攪拌時只加入有效用水量，這種方法的優點是配合比較穩定;缺點是陶粒吸水后配制混凝土，混凝土的強度下降。

b. 將自然干燥狀態下的陶粒直接用于配料、攪拌，正式攪拌時加入總用水量。這種方法的優點是配制的混凝土強度高，缺點是配合質量不易穩定。

以上的文章，小編就給大家講述到這個地方，感謝大家的閱讀，假如你也有這方面的需求的話歡迎您隨時登錄我公司的網址，我們會不定的在網站上面發布關于這方面的文章與大家共享！
